Silnik indukcyjny z metalową obudową do wentylatorów
[Rysunek montażowy]
| |
Parametry silników z metalową obudową |
| Typ |
A600 |
A700 |
A810 |
A943 |
A210 |
| Pakiet (mm) – na rys. P |
12,7 |
19,1 |
25,4 |
31,8 |
38,1 |
| Wysokość (mm) – na rys. A |
81 |
88 |
97 |
105 |
118 |
| Odl. C (mm) |
typ D=18 mm |
51 |
51 |
55 |
56 |
63 |
| typ D=26 mm |
46 |
46 |
50 |
51 |
58 |
| Odl. E (mm) |
typ D=18 mm |
48 |
48 |
48 |
48 |
48 |
| typ D=26 mm |
51 |
51 |
51 |
51 |
51 |
| Napięcie (V) |
230 |
230 |
230 |
230 |
230 |
| Moc el. (W) |
29 |
40 |
53 |
63 |
100 |
| Prędkość max (obr/min) |
1300 ±5% |
1300 ±5% |
1300 ±5% |
1300 ±5% |
1300 ±5% |
| Klasa izolacji uzwojenia |
B |
B |
B |
B |
B |
| Zabezpieczenie termiczne |
bezpiecznik term. |
bezpiecznik term. |
wyłącznik term. |
wyłącznik term. |
wyłącznik term. |
| Kierunek obrotów (1) |
CCW (lewy) |
CCW (lewy) |
CCW (lewy) |
CCW (lewy) |
CCW (lewy) |
| Certyfikaty zgodności |
VDE/CE, ROHS |
VDE/CE, ROHS |
VDE/CE, ROHS |
VDE/CE, ROHS |
VDE/CE, ROHS |
(1) Patrząc z góry na koniec wałka
UWAGA:
Silniki o wyjątkowej wytrzymałości temperaturowej oraz pyłowej
(odpowiednie dla zastosowań w klimacie tropikalnym).

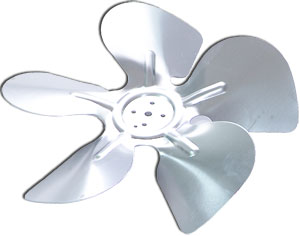

Dostępne dodatkowe wyposażenie, tj. wsporniki montażowe oraz śmigła o średnicach:
| 154 mm |
200 mm |
254 mm |
300 mm |
